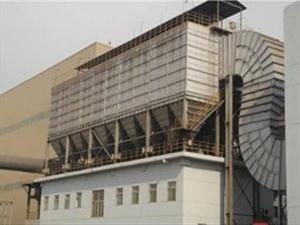

除塵器整個設備包括五個部分，它們是凈氣箱、塵氣箱、灰斗、噴吹裝置和支架。
  凈氣箱部分：這部分內裝有噴吹管，上部有凈氣出口，前面是檢修門，打開檢修門時，可以很方便地更換_一條濾袋。
  塵氣部分：塵氣入口設在氣箱部分上部，箱內裝有濾袋。
  灰斗部分：塵氣進入塵氣箱后，干凈空氣空過濾袋去凈氣箱。灰塵將沉降到灰斗中去。且沉降方向與氣流方向一致，有利于灰塵的沉降。凈氣箱和塵氣箱之間有隔板，濾袋尺寸為長1200mm，寬480mm，厚26mm的矩形扁濾袋。
  反吹風裝置，裝在凈氣箱下面，包括氣包、脈沖閥、脈沖控制儀等。
  除塵器一般是負壓操作的。含塵空氣經塵氣進口被吸入除塵器后，將擴散到塵氣箱部分的全部容積內。干凈空氣穿過濾袋，通過濾袋口的文氏管到凈氣箱，然后經凈氣排出口排出。灰塵被阻止在濾袋外面，部分灰塵能靠重力自行落入灰斗，另一部分將附在濾袋上，濾袋上大量附著灰塵后，將增大設備阻力。為保持設備正常運轉，需要定時收集濾袋上的灰塵。本除塵器采用了_的脈沖反吹系統，與機械振打清灰或低壓反吹風清灰相比，這種方法清塵效果好的多，且無活動元件，能大大減少維修工作量。
